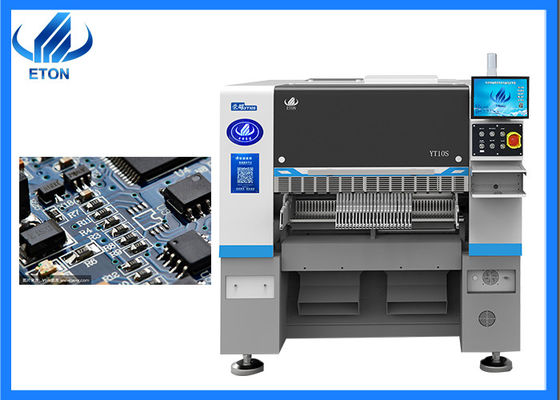

Μηχανή επιλογής και τοποθέτησης πλακέτων ημιαγωγών 220V παραγωγής SMT
Βασικά χαρακτηριστικά της μηχανής
1Οι άξονες X, Y και Z υιοθετούν όλοι τον αυτο-αναπτυγμένο υψηλού επιπέδου μαγνητικό γραμμικό κινητήρα
2- Ευέλικτες δυνατότητες επεξεργασίας PCB, πολυσταθμός, μοντάζ με πολλά υλικά
3Ο άξονας Y υιοθετεί δομή διπλής κίνησης
4.Υποστηρίζει λειτουργία αυτόματης αντικατάστασης ακροφύλλου (επιλογή)
5. Εφαρμόστε στο 0201 ~ 35 * 35mm συσκευασία τροχιάς ταινίας και IC τροφοδοτικό δίσκο

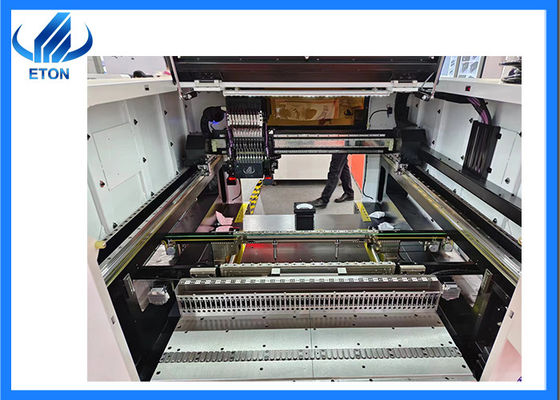

● ολοκαίνουργια αυτο-αναπτυγμένη κεφαλή υψηλής ακρίβειας.
● Συνδυάζοντας μια κάμερα αναγνώρισης σημάτων υψηλής ακρίβειας με μια κάμερα σταθερής όρασης πτήσης για να εξασφαλιστεί η ακρίβεια της τοποθέτησης.
● Η κεφαλή τοποθέτησης υιοθετεί ανεξάρτητη ανίχνευση κενού, βελτιώνει τις επιδόσεις τοποθέτησης.
● Προγραμματισμός εκτός σύνδεσης, εξοικονομεί χρόνο κατά τη διάρκεια των κύκλων αλλαγής.
● Το λογισμικό περιλαμβάνει λειτουργίες Al Deep Learning και Automatic Optimization.
● Υποστηρίζει την παροχή διεπαφής συστήματος MES.
● Εξοπλισμένο με λειτουργία εισαγωγής συντεταγμένων.
| Σχήμα |
YT10S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2020 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~15MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM), Άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Χώρος συστατικών |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
52 PCS (επιλογή 104 PCS) |
| Αριθμός ακροβωτίων |
10 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Εφαρμογή μηχανής

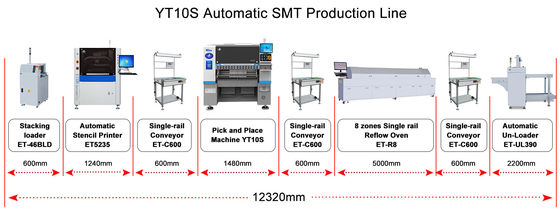

Λύση SMT
Η γραμμή παραγωγής SMT έχει δύο συστήματα:ημιαυτόματη και πλήρως αυτόματη γραμμή.Αν μόλις αρχίζετε να το κάνετε, σας προτείνω να κάνετε μια ημιαυτόματη γραμμή παραγωγής, η οποίαμπορεί να εξοικονομήσει αποτελεσματικά το κόστος σας.
Ο εξοπλισμός που απαιτείται για την ημιαυτόματη γραμμή παραγωγής περιλαμβάνει:
- Μηχανή εκτύπωσης ημιαυτόματη:η πάστα συγκόλλησης εκτυπώνεται στο πλακέτο PCB μέσω του προτύπου·
- Μηχανή διάλεξης και τοποθέτησηςτοποθετούν τα LED chips ή άλλα εξαρτήματα στην καθορισμένη θέση της πλακέτας PCB·
- Φούρνος επαναπροβολής:τήξη της πάστες συγκόλλησης για να προσκολληθεί στα στοιχεία τοποθέτησης·
- Μεταφορέας:Ελέγχουν την ποιότητα τοποθέτησης και συγκόλλησης και διαδραματίζουν επίσης ρόλο στη μεταφορά πλακών PCB και στο buffering στη γραμμή παραγωγής SMT
Οι Εκθέσεις μας
Συμμετέχει σε διάφορες εκθέσεις στο εσωτερικό και στο εξωτερικό κάθε χρόνο (εκτός από την περίοδο της επιδημίας)
Εγχώριες εκθέσεις: Έκθεση Guangzhou Guangya, Έκθεση του Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing κλπ.
Εξωτερικές εκθέσεις: Έκθεση της Ινδίας στη Μούμπαι, Έκθεση της Ινδίας στο Δελχί, Έκθεση της Αιγύπτου, Έκθεση της Τουρκίας, Έκθεση του Πακιστάν, Έκθεση της Ταϊλάνδης κλπ.
Μεταφορά και παράδοση
Δρόμος αποστολής:
※ Με αεροπορικό τρόπο, για δείγματα και μικρά πακέτα
※ Με τη θάλασσα, για μεγάλα πακέτα και ποσότητες.
※ Άλλοι τρόποι όπως ζητείται από τον πελάτη.
Χρόνος παράδοσης:
* Μέσα σε 30 ημέρες.
Γενικές ερωτήσεις
Ε. Μπορείτε να δεχτείτε την τιμή CIF;
Α. Δεχόμαστε μόνο EXW, καθώς η τιμή που αναφέρεται είναι βολική και χαμηλότερο κόστος και για τις δύο πλευρές.
Ε. Μπορώ να πληρώσω με L/C;
Α. Η διαδικασία πληρωμής L / C είναι περίπλοκη, η οποία θα χάσει πολύ χρόνο στην πληρωμή.που θα καθυστερήσει το σχέδιο παραγωγής σας και να καθυστερήσει την ευκαιρία.
Ε. Πόσα προϊόντα μπορεί να κάνει η μηχανή σας την ημέρα;
Α. Η χωρητικότητα της μηχανής μας είναι σύμφωνα με τα πραγματικά προϊόντα,και ο αριθμός των εξαρτημάτων στην πλακέτα PCB σας που είναι σημαντικός παράγοντας για να υπολογίσετε την πραγματική ταχύτητα της μηχανής μας με τα προϊόντα σας.
