ΕΡΩΤΗΣΗ:
10 κεφαλές, 52 σταθμοί τροφοδοσίας.
Εφαρμόστε σε 0402 ~ 35 * 35mm στοιχεία που χρειάζονται για την επιλογή σταθερή κάμερα
Μέγεθος PCB: 500*450mm, 50*50mm
Εφαρμογή: κινητήρας ηλεκτρικής ενέργειας, ηλεκτρικό πίνακα οικιακής χρήσης, φως με LED, φως κάτω, φως δρόμου, φως πάνελ, προϊόντα 3C, κλπ.
ΝΕΟΥΣ Λειτουργίες και επιδόσεις:
1. Ενοποιημένος επικεφαλής τοποθέτησης
Οι δέκα σειρές των άξονων Z ελέγχονται ανεξάρτητα από ένα μονωτικό μαγνητικό γραμμικό κινητήρα, το οποίο βελτιώνει σημαντικά την ταχύτητα, την ακρίβεια και τη σταθερότητα.
2Σύστημα γωνίας ακρίβειας
Το μοντελοποιημένο σύστημα γωνίας ελέγχει ανεξάρτητα τη γωνία κάθε στοιχείου για να εξασφαλίσει υψηλή ακρίβεια τοποθέτησης.
3.Καμερα αναγνώρισης όρασης πτήσης.
Αναγνώριση πτήσης κεφαλής + σταθερή κάμερα αναγνώρισης πτήσης (επιλογή), υψηλής ταχύτητας και υψηλής ακρίβειας αναγνώριση. το συστατικό μπορεί να κάνει 0201 έως 35 * 35mm, ύψος 16mm, άλλο ύψος μπορεί να προσαρμοστεί

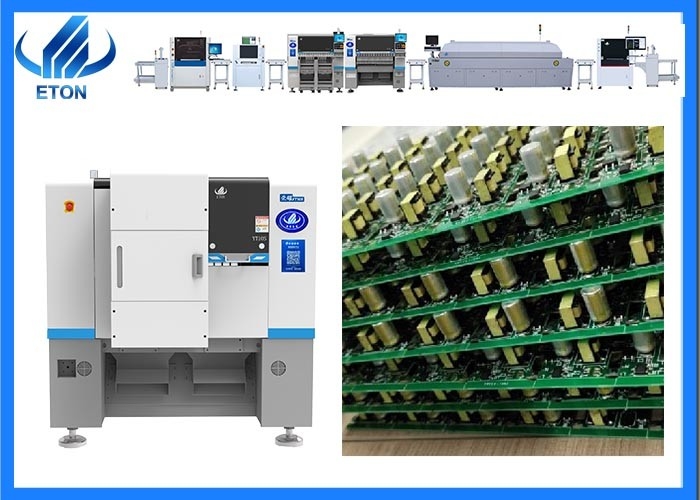

Τεχνική παράμετροςΕγκαταστάτης τσιπ SMT
| Σχήμα |
YT10S |
| Διάσταση |
| Διάρκεια |
1480 χιλιοστά |
| Διάμετρο |
2020 χιλιοστά |
| Υψόμετρο |
1650 χιλιοστά |
| Συνολικό βάρος |
2380 κιλά |
| PCB |
| μήκος PCB πλάτος |
Μέγιστο: 500*450mm ((1200*450 επιλογή) Min: 50*50mm |
| Δάχος PCB |
0.5-5mm |
| Συσσωρευτές PCB |
Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
| Τρόπος τοποθέτησης |
Ομαδική συλλογή και χωριστή τοποθέτηση |
| Ο.Σ. |
| Σύστημα |
Windows7 |
| Λογισμικό |
Ε&Α ανεξάρτητα |
| Εμφάνιση |
Ηλεκτρονική οθόνη |
| Συσκευή εισόδου |
Πλακέτο, ποντίκι. |
| Σύστημα όρασης |
| Αριθμός κάμερας |
1 PCS (καμερα ορασης πτήσης κεφαλής) |
| Κάμερα 2 PCS Mark |
| Αύξηση της ακρίβειας |
CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
| Υψόμετρος τοποθέτησης |
16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
| Ταχύτητα τοποθέτησης |
48000 CPH ((Στην καλύτερη κατάσταση) |
| Συστατικά |
0201~15MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM), Άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
| Συστατικά Ταχύτητα |
0.2mm |
| Αριθμός σταθμού τροφοδοσίας |
52 PCS (επιλογή 104 PCS) |
| Αριθμός ακροβωτίων |
10 PCS |
| Δύναμη |
220AC 50HZ |
| Κατανάλωση ενέργειας |
1.5kw |
| Περιβάλλον λειτουργίας |
23°C±3°C |
| Ταχύτητα μετάδοσης |
> 1000 mm/sec |
| Κατεύθυνση μετάδοσης |
Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
| Τρόπος μετάδοσης |
Διαδικτυακή οδήγηση |
| Τρόπος θέσης |
Οπτική |
| Κατανάλωση αερίου |
0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| Ηλεκτρικός έλεγχος |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο |
Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
| Άξονας X, Y, Z Δρόμος οδήγησης |
Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
| Τρόπος σίτισης |
Διανοητικός τροφοδότης με διπλό κινητήρα |
| Διασύνδεση συστήματος διαχείρισης παραγωγής MES |
Προσαρμοσμένο |
Εγκαταστάτης τσιπ SMTΕφαρμογή: γραμμή SMT
Ημιαυτόματος εκτυπωτής με σενκλ:
| Σχήμα |
ΕΤ-S600 |
| Μέγεθος |
1400*800*1680mm |
| Μέγεθος πλατφόρμας |
300 × 600 χιλιοστά |
| Μέγεθος PCB |
250 × 550 mm |
| Μέγεθος υποδείγματος |
550 × 830 mm |
| Ταχύτητα εκτύπωσης |
0-8000mm/min |
| Μοντέλο |
0-50 mm |
| Πεδίο τελικής ρύθμισης PCB |
Προς/πίσω ± 10 mm |
| Ηλεκτρική τροφοδοσία |
1PAC 220V 50/60HZ |
| Υψόμετρος εξέδρας |
850±20 mm |
| Ακριβότητα επαναληψιμότητας |
±0,01 mm |
| Τρόπος θέσης |
Εξωτερική/τρύπα αναφοράς |
| Βάρος |
Περίπου 200 κιλά. |
Μεταφορέας μονοτροχιάς:
Ενεργοποιήστε τον εκτυπωτή προτύπων για να εκτυπώσετε την πάστα συγκόλλησης στο PCB
| Σχήμα |
ΕΤ-C500 |
| Σιδηροδρομική δομή, μήκος σιδηροτροχιάς |
Αριθμός: |
| Πεδίο ρύθμισης πλάτους |
50·350 mm |
| Μέγεθος PCB |
500*350 mm |
| Υψόμετρο μετάδοσης |
920±20 |
| Μεταφορά |
Μεταφορέας επίπεδης ζώνης 5MM |
| Ταχύτητα |
Ρυθμίζεται από 0,5 έως 9 m/min |
| Μηχανή |
Ένα σύνολο 25 W βήμα κινητήρα |
| Έλεγχος |
Βιομηχανικός πίνακας ελέγχου |
| Κατεύθυνση μετάδοσης |
Μονό (αριστερά → δεξιά) |
| Ένα τμήμα ελέγχου, δύο αισθητήρες. |
Μηχανή διάλεξης και τοποθέτησης:Τμήμα τοποθέτησης
Η πλακέτα PCB που έχει βουρτσιστεί με πάστα συγκόλλησης θα σταλεί στην μηχανή επιλογής και τοποθέτησης για αυτόματη τοποθέτηση,και η μηχανή pick and place θα επιλέξει αυτόματα τα εξαρτήματα και τοποθετήσει στο PCB
8 Ζώνη Φούρνος επανεξέτασης:Επαναεξέτασης συγκόλλησης
Η πλακέτα PCB που θα τοποθετηθεί με τα εξαρτήματα αποστέλλεται στο φούρνο reflow, ο φούρνος reflow θα θερμάνει και θα συγκολλήσει τα εξαρτήματα με πάστα συγκόλλησης στο PCB.
| Πρότυπο προϊόντος |
ΕΤ-R8 |
| Σύστημα θέρμανσης |
Αριθμός ζώνης θέρμανσης |
Επάνω θέρμανση θερμού αέρα 8, κάτω θέρμανση θερμού αέρα 8 |
| |
Διάρκεια ζώνης θέρμανσης |
3000 χιλιοστά |
| |
μέθοδος θέρμανσης |
Πλήρης θερμός αέρας |
| Σύστημα παράδοσης |
Μέγιστο πλάτος PCB |
Ζώνη ματιών 450 mm, χωρίς μολύβι |
| |
Κατεύθυνση μεταφοράς |
Αριστερά-δεξιά, δεξιά-αριστερά (επιλογή) |
| |
Υψόμετρος μεταφοράς |
Δακτυλική ζώνη 880±20 mm |
| |
Μέθοδος παράδοσης |
Δυνατότητα οδήγησης με ζώνη ματιών + σιδηροτροχιά (προαιρετική) |
| |
Ταχύτητα μεταφορέα |
0-2000 mm/min |
|
Σύστημα ελέγχου
|
Δύναμη |
380V 50/60Hz Τριφογενής πεντασύρματος AC:380V 50Hz |
| |
Δύναμη εκκίνησης |
28KW |
| |
Εργασιακή ισχύς |
7KW |
| |
Χρόνος θέρμανσης |
Περίπου 15 λεπτά. |
| |
Περιοχή ελέγχου θερμοκρασίας |
Θερμοκρασία δωματίου 350°C |
| |
Μέθοδος ελέγχου θερμοκρασίας |
Έλεγχος PID + SSR |
| |
Ακριβότητα ελέγχου της θερμοκρασίας |
±1°C |
| |
Ασυνήθιστος συναγερμός |
Προειδοποίηση για μη φυσιολογική θερμοκρασία |
|
Σύστημα μηχανής
|
Διάμετροι μηχανής ((L*W*H) |
4600mm*1000mm*1400mm |
| |
Βάρος της μηχανής |
1300 κιλά |
Υπηρεσία ETON
- Δεν ξέρω.
- Επαγγελματικές λύσεις: Παροχή επαγγελματικών λύσεων SMT
- Δωρεάν εγγύηση: Εναετής εγγύηση εργοστασιακή εξυπηρέτηση.
- Δωρεάν εγκατάσταση: Δωρεάν εγκατάσταση επί τόπου για τη διασφάλιση ομαλής παραγωγής.
- Δωρεάν τεχνική κατάρτιση: επαγγελματική κατάρτιση για τη λειτουργία και τη συντήρηση.
- Δωρεάν τεχνική υποστήριξη: 7 * 24 τεχνική υποστήριξη στο διαδίκτυο.
- Ελεύθερη αναβάθμιση λογισμικού: Προσφέρετε δωρεάν αναβάθμιση λογισμικού για όλη τη ζωή
