Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Εγγύηση: | 1 έτος | Εφαρμόσιμα εξαρτήματα: | 0201 |
---|---|---|---|
Ονομασία: | Μηχανή επιλογής και τοποθέτησης SMT | Εφαρμογή: | Η γραμμή παραγωγής SMD, η μηχανή τοποθέτησης SMT, η γραμμή παραγωγής SMT |
Ηλεκτρική τροφοδοσία: | 220V | Υπόθεση: | Νέο, 100% πρωτότυπο, ολοκαίνουργιο. |
Ταχύτητα τοποθέτησης: | cph 98000 | Τύπος: | Αυτοματοποιημένο |
Χρήση: | Συγκρότηση πλακέτων κυκλωμάτων, μηχανή τοποθέτησης SMT, SMD, LED | ||
Επισημαίνω: | 98000CPH SMT κατασκευαστική μηχανή,Μηχανή κατασκευής SMT υψηλής ακρίβειας,Μηχανή κατασκευής 220V SMT |

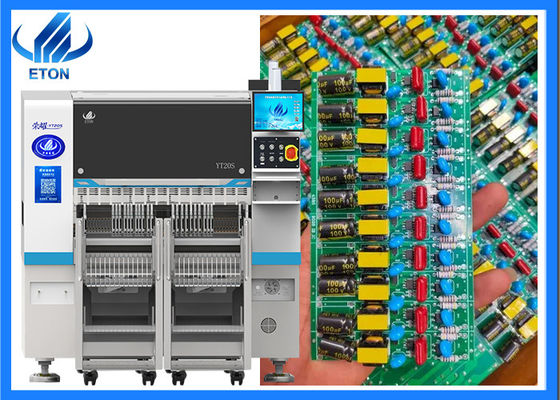

Κεντρική παράμετρος μηχανής
Σχήμα | YT20S |
Διάσταση | |
Διάρκεια | 1480 χιλιοστά |
Διάμετρο | 2680 χιλιοστά |
Υψόμετρο | 1650 χιλιοστά |
Συνολικό βάρος | 2380 κιλά |
PCB | |
μήκος PCB πλάτος | Μέγιστο: 500*300mm ((1200*450 επιλογή) Min: 50*50mm |
Δάχος PCB | 0.5-5mm |
Συσσωρευτές PCB | Σφραγισμός κυλίνδρων, ρυθμιζόμενο πλάτος τροχιάς |
Τρόπος τοποθέτησης | Ομαδική συλλογή και χωριστή τοποθέτηση |
Ο.Σ. | |
Σύστημα | Windows7 |
Λογισμικό | Ε&Α ανεξάρτητα |
Εμφάνιση | Ηλεκτρονική οθόνη |
Συσκευή εισόδου | Πλακέτο, ποντίκι. |
Σύστημα όρασης | |
Αριθμός κάμερας | 1 PCS (καμερα ορασης πτήσης κεφαλής) |
Κάμερα 2 PCS Mark | |
Αύξηση της ακρίβειας | CHIP±0,03mm QFP±0,025mm Cpk ¥1,0 (3σ) |
Υψόμετρος τοποθέτησης | 16mm (άλλα ύψη μπορεί να προσαρμοστεί) |
Ταχύτητα τοποθέτησης | 98000 CPH ((Στην καλύτερη κατάσταση) |
Συστατικά | 0201~12MM υλικό συσκευασίας και υλικό IC ((Επιλογική σταθερή κάμερα για 0201~35*35MM),Τα άλλα μεγέθη εξαρτημάτων μπορούν να προσαρμοστούν |
Χώρος συστατικών | 0.2mm |
Αριθμός σταθμού τροφοδοσίας | 104 PCS |
Αριθμός ακροβωτίων | 20 PCS |
Δύναμη | 220AC 50HZ |
Κατανάλωση ενέργειας | 1.5kw |
Περιβάλλον λειτουργίας | 23°C±3°C |
Ταχύτητα μετάδοσης | > 1000 mm/sec |
Κατεύθυνση μετάδοσης | Single ((αριστερά→ δεξιά ή δεξιά→ αριστερά) |
Τρόπος μετάδοσης | Διαδικτυακή οδήγηση |
Τρόπος θέσης | Οπτική |
Κατανάλωση αερίου | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
Ηλεκτρικός έλεγχος | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Μοντέλο κάρτας ελέγχου κίνησης 1 σύνολο | Ανεξάρτητη έρευνα και ανάπτυξη από την ETON |
Άξονας X, Y, Z Δρόμος οδήγησης | Μαγνητικός γραμμικός κινητήρας υψηλού επιπέδου |
Τρόπος σίτισης | Διανοητικός τροφοδότης με διπλό κινητήρα |
Διασύνδεση συστήματος διαχείρισης παραγωγής MES | Προσαρμοσμένο |

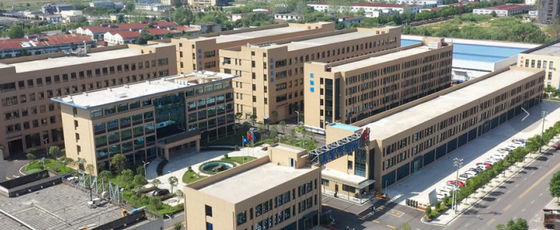

Εισαγωγή της εταιρείας:
Η εταιρεία μας συμμετέχει σε πολλές εκθέσεις στο σπίτι και στο εξωτερικό κάθε χρόνο,
Θα δείτε το περίπτερο της ETON σε μερικές γνωστές μεγάλες εκθέσεις στην Κίνα, συμπεριλαμβανομένων των μεγάλων εκθέσεων που πραγματοποιήθηκαν στο Σενζέν, το Γκουάνγκτσου, το Τσονγκκινγκ, τη Σαγκάη και άλλους τόπους.
Οι ξένες εκθέσεις περιλαμβάνουν εκθέσεις σε περισσότερες από 20 χώρες, συμπεριλαμβανομένων της Βομβάης, του Δελχί, της Αιγύπτου, της Τουρκίας και του Βιετνάμ.
Υπηρεσία:
Περίοδος συντήρησης 1 έτος
Ένα έτος εγγύηση. Κατά τη διάρκεια της εγγύησης, όλα τα μέρη που χρειάζονται επισκευή και αντικατάσταση θα είναι δωρεάν.
Συντήρηση λογισμικού και υλικού καθ' όλη τη διάρκεια ζωής
Δωρεάν λογισμικό αναβάθμισης, το λογισμικό είναι Reach και αναπτύχθηκε από την ETON, οπότε υποστηρίζουμε δωρεάν αναβαθμίσεις για όλη τη ζωή.
Επισκέπτεστε τακτικά τους πελάτες και συγκεντρώνετε πληροφορίες
Επισκέπτονται τους πελάτες τακτικά.Θα επισκεφτούμε τους τοπικούς πελάτες και θα υποστηρίξουμε την υπηρεσία μας και θα συλλέξουμε τα σχόλια των πελατών εγκαίρως..
Παροχή των τελευταίων πληροφοριών σχετικά με την τεχνολογία και τον εξοπλισμό
Δίνουμε επαγγελματικές τεχνολογικές προτάσεις στους πελάτες μας και μοιραζόμαστε τα ενημερωμένα νέα με τους πελάτες μας
Υπηρεσία επί τόπου
Έχουμε κάποια επίσημη τοποθεσία στην Ινδία όπως το Μπουμπάι και το Νέο Δελχί, έχουμε επίσης τοποθεσία στην Αίγυπτο, την Τουρκία που μπορεί να παρέχει υπηρεσία έγκαιρα με τους μηχανικούς μας.
Σύμφωνα με τις ανάγκες σας, ένας ειδικός μηχανικός θα έρθει στο εργοστάσιό σας για δωρεάν εγκατάσταση και εκπαίδευση για τη λειτουργία του μηχανήματος.
Συσκευή:
Όσον αφορά την συσκευασία των προϊόντων, χρησιμοποιούμε συσκευασία υπό κενό για να μειώσουμε την ζημιά των προϊόντων.Χρησιμοποιούμε ξύλινα κουτιά για να τα καλύψουμε για να διασφαλίσουμε την ασφάλεια των μηχανών..
Ποια ελαττώματα μπορεί να ανιχνεύσει η ακτινογραφία σε διαδικασία SMT;
Οι ακτίνες Χ μπορούν να επιθεωρήσουν το εσωτερικό της συγκόλλησης των εξαρτημάτων.και βραχυκύκλωμα των συνδέσεων συγκόλλησης.
Όταν εμφανίζονται ελαττώματα όπως πόροι, ενσωματώσεις σκουπιδιών και ελλιπή συγκόλληση, θα σχηματιστούν φωτεινές κηλίδες ή φωτεινές γραμμές στην περιοχή του ελαττώματος.Μπορούμε να κρίνουμε αν υπάρχει ελάττωμα σε μια περιοχή με βάση το αν μια περιοχή στην εικόνα επιθεώρησης είναι φωτεινότερη από την γύρω περιοχή φόντουΑπό την άποψη της επεξεργασίας εικόνας, μπορούμε να κρίνουμε αν μια περιοχή είναι ελάττωμα σύμφωνα με την τιμή γκρι των pixel στην εικόνα ανίχνευσης ελαττωμάτων.
Οι πιο πιθανές αιτίες των κενών είναι η πάστα συγκόλλησης και τα ίδια τα συστατικά.
Αν υπάρχει μια γκρίζα "γέφυρα" μεταξύ των αρθρώσεων της συγκόλλησης, μπορούμε βασικά να κρίνουμε ότι η συγκόλληση είναι βραχυπρόθεσμη.
Εάν η ποσότητα της πάστες συγκόλλησης είναι μη φυσιολογική ή η SMT αποκλίνει, τα εξαρτήματα μπορεί να μετακινηθούν.Και μπορούμε να δούμε ότι τα συστατικά είναι λάθος τοποθετημένα.
Τα ελαττώματα συγκόλλησης μπορούν να κρίνονται με βάση την κλίμακα γκρι και το μέγεθος των αρθρώσεων συγκόλλησης.
Η οξείδωση των πλακών PCB μπορεί να οδηγήσει σε κακή συγκόλληση.
Ανεπαρκής πάστα συγκόλλησης ή πάστα συγκόλλησης που ρέει σε κοντινούς σωλήνες κατά την επανεξέταση.
Η ψυχρή συγκόλληση είναι η ελλιπή σύντηξη της πάστες συγκόλλησης SMT λόγω ανεπαρκούς θερμοκρασίας και χρόνου συγκόλλησης κατά τη διάρκεια της επανειλημμένης συγκόλλησης.Αλλά οι εικόνες ελέγχου με ακτίνες Χ δείχνουν καθαρά το πρόβλημα..
