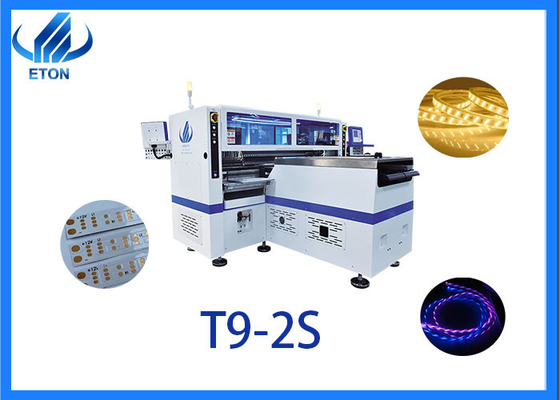

T9-2S Υπερ υψηλής ταχύτητας ρολό με ρολό με καθοδήγηση ευέλικτης λάμπας λάμπας
Περιγραφή
Τα μονωτικά κεφάλια υψηλής ταχύτητας T9-2S ισχύουν για τα LED 3014/3020/2835/5050 και τις αντίστοιχες συσκευές, τους πυκνωτές, τους ευθυγραμμιστές γέφυρας κλπ. Με μοναδικό σχεδιασμό ανίχνευση διαρροής συστατικών και μεμονωμένη λειτουργία επαναπλήρωσης συστατικών, ρυθμίστε την πλατφόρμα μεταφοράς σύμφωνα με διάφορες ταινίες κυλίνδρων, εύρος 250± 10 mm, το μέγιστο εύρος μήκους είναι 1M ανά κύκλο.
Κεντρική παράμετρος μηχανής
|
Σχήμα
|
Τ9-2S
|
|
Διάσταση
|
(L) 3454*(W) 3035*(H) 1777 mm
|
|
Συνολικό βάρος
|
3100 κιλά
|
|
Μέγεθος PCB
|
250 ((±10) mm* Οποιοδήποτε μήκος
|
|
Μοντέλο
|
00,1-0,5 mm
|
|
Σφραγίσματα PCB
|
Απορρόφηση κενού, συμπίεση κυλίνδρου, ρυθμιζόμενο πλάτος τροχιάς
|
|
Τρόπος τοποθέτησης
|
Ομαδική επιλογή και ομαδική τοποθέτηση
|
|
Τρόπος τοποθέτησης
|
Διπλή σιδηροτροχιά + Τέσσερις ομάδες κεφαλαίων τοποθέτησης
|
|
Αριθμός κάμερας
|
10 σετ (ψηφιακή φωτογραφική μηχανή)
|
|
Λογισμικό
|
Ε&Α ανεξάρτητα
|
|
Επαναλαμβάνω την ακρίβεια
|
±0,05 mm
|
|
Υψόμετρο στερέωσης
|
5 χιλιοστά
|
|
Ταχύτητα τοποθέτησης
|
Διπλή πλευρά: 500.000 CPH
Μία πλευρά: 250.000 CPH (βέλτιστη ταχύτητα)
|
|
Διάλογος συστατικών
|
LED 3014/3020/2835/5050 και αντίστοιχες, πυκνότητες, ευθυγραμμιστές γέφυρας κλπ.
|
|
Κατανάλωση ενέργειας
|
9.6 KW
|
|
Αριθμός του σταθμού τροφοδοσίας
|
Διπλή όψη: 136 PCS (Μιαμόπλευρη όψη: 68 PCS)
|
|
Αριθμός ακροβωτίων
|
Διπλή όψη: 136 PCS (Μιαμόπλευρη όψη: 68 PCS)
|
|
Βήμα 1
|
Μηχανή φόρτωσης
|
Στείλε το ρόλο FPCB στην εκτυπωτική μηχανή
|
|
Βήμα 2
|
Ημιαυτόματος εκτυπωτής με στίχους
|
Εκτύπωση της πάστες συγκόλλησης στο εύκαμπτο PCB
|
|
Βήμα 3
|
Στάδιο αποθήκευσης
|
Ταμείο και τη μεταφορά της ευέλικτης PCB για να πάρει και τοποθετήσει το μηχάνημα
|
|
Βήμα 4
|
Μηχανή επιλογής και τοποθέτησης
|
Εγκατάσταση LED τσιπ και εξαρτημάτων σε εύκαμπτα PCB
|
|
Βήμα 5
|
Γραμμή ζώνης μεταφορών
|
Μεταφορά των ευέλικτων PCB στο φούρνο επαναρρόφησης
|
|
Βήμα 6
|
Φούρνος επανεκτάσεως
|
Θέρμανση της πάστες συγκόλλησης με FPCB για την συγκόλληση των εξαρτημάτων σε FPCB
|
|
Βήμα 7
|
Μηχανή εκφόρτωσης
|
Επαναστρέψιμο της τελικής εύκαμπτης ταινίας
|
Αγορά
Τα προϊόντα μας εξήχθησαν σε περισσότερες από 20 χώρες και περιοχές, συμπεριλαμβανομένης της Νότιας Κορέας, της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Βραζιλίας κλπ.
ΣΥΡΙΑ, POLYCAB, FIEM, RK, GK, TECHNO LED, CALCOM, ACK, KENDAL, RangDong, UNISTAR, και ούτω καθεξής.
Πιστοποιητικά
Από την ίδρυσή της, η ETON επικεντρώνεται στην τεχνολογική εμβέλεια και ανάπτυξη, αποκτά μια σειρά τεχνολογιών πνευματικής ιδιοκτησίας, συμπεριλαμβανομένων 9 ευρεσιτεχνιών εφευρέσεων, 112 πρακτικών ευρεσιτεχνιών,12 πνευματικά δικαιώματα λογισμικού.
ETON is rated as “Shenzhen High-tech enterprise” ”Guangdong high-tech enterprise” “China high-tech enterprise” “2015 LEDTechnology Innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” etc.

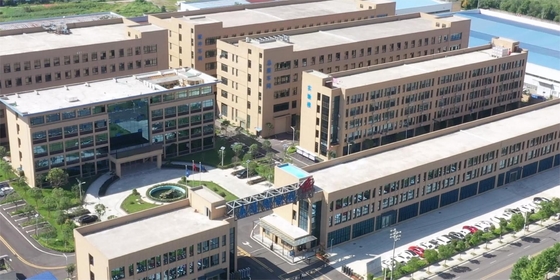

Εταιρεία ETON
Με 18 χρόνια εμπειρίας στη βιομηχανία, έχουμε αναπτύξει πολλούς τύπους μηχανών τοποθέτησης, όπως μηχανή υπερ-υψηλής ταχύτητας και μηχανή πολυλειτουργίας.
Μπορούμε να επιλέξουμε διαφορετικά είδη προϊόντων ανάλογα με τις ανάγκες παραγωγής σας.
Αν είστε στη βιομηχανία SMT, παρακαλώ μην χάσετε την εταιρεία μας.
