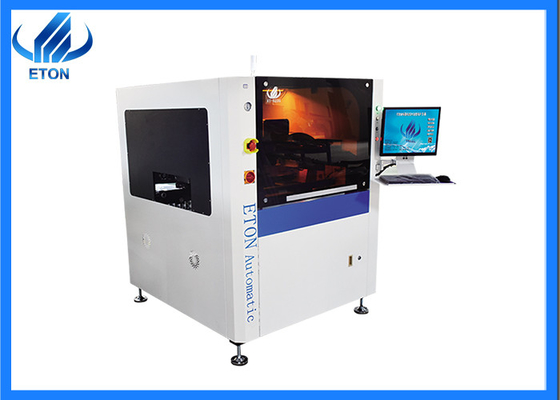

Ηλεκτρονική συσκευή εκτύπωσης με μολύβι
FΕιδικά χαρακτηριστικά των εκτυπωτών με στίχους SMT
1.Σύστημα μεταφοράς και συμπίεσης PCB
1 Η κατεύθυνση φόρτωσης PCB μπορεί να επιλεγεί και να συνδυαστεί ελεύθερα.
2 Μοναδική κατασκευή εσωτερικής ιμάντα μεταφοράς για την αποφυγή μπλοκαρίσματος.
3 Ο προγραμματιζόμενος έλεγχος της ταχύτητας μεταφοράς καθιστά την στάση των PCB πιο ακριβή.
4 Υιοθετήστε ευέλικτες πλευρικές σφραγίδες και διαχωρισμένα υποστηρίγματα για την αποτελεσματική σφραγίδα του PCB, ώστε να εξασφαλίζεται πλήρης ισορροπημένη επαφή μεταξύ του PCB και του ατσάλινου πλέγματος.
5 Η βέλτιστη σχεδιασμένη δομή κίνησης του μοντέλου βελτιώνει αποτελεσματικά τη σταθερότητα της βαθμονόμησης της πλατφόρμας και επιτυγχάνει υπερμικρή μετάδοση υπό λεπτή ρύθμιση,ώστε η μηχανή να μπορεί να ανταποκρίνεται στην απαίτηση εκτύπωσης υψηλότερης ακρίβειαςΗ δομή είναι απλή και αξιόπιστη, το ρυθμιζόμενο είναι βολικό και η ρύθμιση ύψους του PIN υποστήριξης της πλακέτας PCB με διαφορετικά πάχους μπορεί να πραγματοποιηθεί γρήγορα.
- Σύστημα τοποθέτησης προτύπων
1 Σκρεπτήρας άμεσης σύνδεσης με άψογη μορφή γέφυρας.
2 Το μέγεθος του σιδηροειδούς πλέγματος είναι παγκόσμιο, με καλή και ευρεία εφαρμογή.
3 Τμήμα σταθερού σιδηρουργικού πλέγματος.
1 Φυτοειδής δέσμη ξυριστή από αλουμίνιο για να εξασφαλίζεται ομαλότερη λειτουργία του ξυριστή.
2 Προγραμματιζόμενες ανάρτησης αυτορυθμιζόμενοι οδηγοί κινητήρα βήματος κεφαλής εκτύπωσης.
3 Η διμερή δομή σιδηροτροχιάς τύπου διπλής διατομής διασφαλίζει την ακρίβεια και την ομαλή λειτουργία πριν και μετά την εκτύπωση.
4 Σύμφωνα με τις διαφορετικές απαιτήσεις πίεσης των εμπρόσθιων και των οπίσθιων σφιχτήρων και τη σταθερότητα της ανύψωσης και της κατεβάσεως, για την αποτροπή της διαρροής της πάστες συγκόλλησης,η λεπίδα έχει ένα συγκεκριμένο ελαστικό σχέδιο συμπίεσης, η πίεση του squeegee, η ταχύτητα ανύψωσης, η ταχύτητα εκτύπωσης και το εύρος εκτύπωσης ρυθμίζονται από το λογισμικό.παρέχει στους πελάτες μια καλή πλατφόρμα ελέγχου εκτύπωσης.
5 Σύστημα ξύρισμα τύπου σιδηροδρόμου, βελτίωση της σταθερότητας λειτουργίας και παράταση της ζωής.
6 Η συσκευή ανατροφοδότησης πίεσης πλήρως κλειστού κυκλώματος της γραβάντας παρακολουθεί συνεχώς την πίεση της γραβάντας, καθιστώντας την εκτύπωση πιο γεμάτη.
7 Ενσωματωμένη κλίμακα, ποτέ δεν πέφτει.
1 Εύκολη εκμάθηση και εύκολη στη χρήση ευέλικτη διεπαφή λειτουργίας
2 Με καλή λειτουργία διαλόγου ανθρώπου-μηχανής
3 Δημιουργήστε αρχεία προγραμμάτων με λειτουργίες διδασκαλίας και πλοήγησης, με οδηγίες για κάθε βήμα.
4 Διακόπτης με ένα πλήκτρο μεταξύ κινέζικου και αγγλικού, με ημερολόγιο λειτουργίας, ανάλυση και διάγνωση καταγραφής σφαλμάτων και άλλες λειτουργίες.
- Εικόνα και οπτικό σύστημα
Ο άξονας X,Y υιοθετεί στροφή σφαιρίδας υψηλής ακρίβειας, που τροφοδοτείται από κινητήρες σερβοκινητήρων και στις δύο πλευρές.
2 Ο πόλωση προστίθεται στο εσωτερικό, και το σημάδι των διαφόρων μορφών συλλαμβάνεται αυτόματα και με ακρίβεια, και οι ανώτερες, κατώτερες και ομοειδείς τριμερείς φωτεινές πηγές.
Παράμετρος εκτυπωτή προτύπων
| Σχήμα |
ΕΤ5235 |
| Τετραγώνια οθόνης |
Μέγιστο μέγεθος |
737 χιλιοστά |
| Ελάχιστο μέγεθος |
470 mm |
| Δάχος |
25-40 χιλιοστά |
| Μέγεθος PCB |
Δοκιμαστικό σύστημα: |
| Δάχος PCB |
0.6-6mm |
| Πίνακας διαμόρφωσης PCB |
< 1% ((Μέγιστη διαγώνια PCB) |
| Υψόμετρο μεταφοράς |
900±20 mm |
| Κατεύθυνση μεταφοράς |
Αριστερά-δεξιά; Δεξιά-αριστερά; Αριστερά-αριστερά; Δεξιά-δεξιά |
| Ταχύτητα μεταφοράς |
MAX 1200 mm/s Προγραμματισμό |
| Τοποθεσία της πλακέτας PCB |
Σύστημα υποστήριξης |
Μαγνητική καρφίτσα/πετραπέζι προς τα πάνω-κάτω ρυθμίζεται με χειροκίνητο τρόπο |
| Σύστημα σύσφιξης |
Μοναδική επιφανειακή κορυφή, πλευρική σφραγίδα |
| Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες κεφαλές εκτύπωσης με άμεση σύνδεση κινητήρα-οδηγού |
| Ταχύτητα σφουγγαρίσματος |
6-300 mm/sec |
| Πίεση σφουγγαρίσματος |
0-10kg/cm2 |
| Γωνία σφουγγαρισμού |
55° (Συμβατικό) |
| Τύπος σφουγγαριού |
Χάλυβα ξύρισμα (standard), φωτοβολταϊκό ξύρισμα (optional) |
| Ταχύτητα διαχωρισμού των στίχων |
0.1-20mm/sec Προγραμματίζεται |
| Σύστημα καθαρισμού |
Ξηρό, υγρό, κενό (προγραμματιζόμενο) |
| Περιοχές ρύθμισης πίνακα |
Χ:±5mm;Υ:±5mm;Θ:±2° |
| Ακριβότητα Τύπου |
±0,025 mm |
| Χρόνος κύκλου |
≤9s (εκτός από την εκτύπωση και τον καθαρισμό) |
| Αλλαγή προϊόντος |
< 5 λεπτά |
| Απαιτείται αέρας |
4.5-6 kg/cm2 |
| Εισφορά ισχύος |
Δυναμικό ρεύματος: |
| Μέθοδος ελέγχου |
Έλεγχος PC |
| Διάσταση |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Βάρος |
Περίπου: 700kg |
| Υψόμετρο υπερυψωμένων δαπανών μεταφοράς PCB |
10 χιλιοστά |

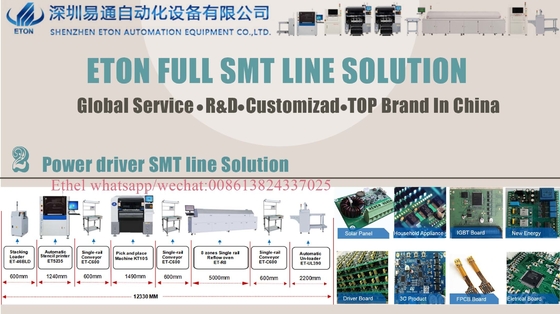

Λύση γραμμής παραγωγής SMT: DOB Σφαιρίδια/φωτισμός πλαισίου/φωτισμός κάτω/φωτισμός καταρράκτου/φωτισμός λωρίδας/φωτισμός σωλήνα, κλπ.
Επικεφαλής
Ε: Υπάρχει εγγύηση ποιότητας;
Εμείς προσκολλόμαστε στην ποιότητα πρώτα, προσανατολισμένοι στον πελάτη, συνεχής βελτίωση!
Ε: Τι είναι η μηχανή SMT;
Αυτή είναι μια μηχανή για το φως των λαμπτήρων LED που χρησιμοποιεί τεχνολογία επιφανειακής τοποθέτησης.
Ε: Είναι εγγυημένη η μεταπωλητική εξυπηρέτηση του μηχανήματος;
Κάθε μία από τις μηχανές μας έχει εγγύηση ενός έτους και θα επισκέπτεται τακτικά τους πελάτες για χρήση.
Ε: Τι μπορούμε να κάνουμε για σας;
Απ: Παρέχουμε μηχανή SMT, μπορούμε επίσης να παρέχουμε σχέδιο γραμμής παραγωγής και ούτω καθεξής. Επαγγελματική τεχνική υποστήριξη και υπηρεσία.
Ε: Ποια είναι η ημερομηνία παράδοσης;
Α: Η ημερομηνία παράδοσης είναι περίπου 25-30 ημέρες μετά την παραλαβή της κατάθεσης.
Ε: Ποιοι είναι οι όροι πληρωμής σας;
Α: 30% προκαταβολή και 70% υπόλοιπο πριν από την αποστολή.
Ε: Είναι εύκολο να χρησιμοποιηθεί αυτό το μηχάνημα; Αν δεν έχω εμπειρία, μπορώ επίσης να το χειριστώ καλά;
Α:Ναι, το μηχάνημά μας είναι σχεδιασμένο για εύκολη χρήση, κανονικά θα σας πάρει 1 ημέρα για να μάθετε πώς να λειτουργείτε, αν είστε τεχνικός, θα είναι πολύ πιο γρήγορο να μάθετε.
