Ηλεκτρονική συσκευή εκτύπωσης με μολύβι
FΕιδικά χαρακτηριστικά των εκτυπωτών με στίχους SMT

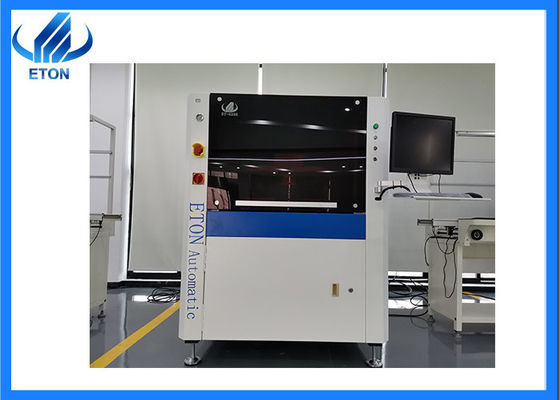

Αυτοματοποιημένος εκτυπωτής προτύπων SMT:
1 Εύκολη εκμάθηση και εύκολη στη χρήση ευέλικτη διεπαφή λειτουργίας
2 Με καλή λειτουργία διαλόγου ανθρώπου-μηχανής
3 Δημιουργήστε αρχεία προγραμμάτων με λειτουργίες διδασκαλίας και πλοήγησης, με οδηγίες για κάθε βήμα.
4 Διακόπτης με ένα πλήκτρο μεταξύ κινέζικου και αγγλικού, με ημερολόγιο λειτουργίας, ανάλυση και διάγνωση καταγραφής σφαλμάτων και άλλες λειτουργίες.
Ο άξονας X,Y υιοθετεί στροφή σφαιρίδας υψηλής ακρίβειας, που τροφοδοτείται από κινητήρες σερβοκινητήρων και στις δύο πλευρές.
2 Ο πόλωση προστίθεται στο εσωτερικό, και το σημάδι των διαφόρων μορφών συλλαμβάνεται αυτόματα και με ακρίβεια, και οι ανώτερες, κατώτερες και ομοειδείς τριμερείς φωτεινές πηγές.
1.Σύστημα μεταφοράς και συμπίεσης PCB
1 Η κατεύθυνση φόρτωσης PCB μπορεί να επιλεγεί και να συνδυαστεί ελεύθερα.
2 Μοναδική κατασκευή εσωτερικής ιμάντα μεταφοράς για την αποφυγή μπλοκαρίσματος.
3 Ο προγραμματιζόμενος έλεγχος της ταχύτητας μεταφοράς καθιστά την στάση των PCB πιο ακριβή.
4 Υιοθετήστε ευέλικτες πλευρικές σφραγίδες και διαχωρισμένα υποστηρίγματα για την αποτελεσματική σφραγίδα του PCB, ώστε να εξασφαλίζεται πλήρης ισορροπημένη επαφή μεταξύ του PCB και του ατσάλινου πλέγματος.
5 Η βέλτιστη σχεδιασμένη δομή κίνησης του μοντέλου βελτιώνει αποτελεσματικά τη σταθερότητα της βαθμονόμησης της πλατφόρμας και επιτυγχάνει υπερμικρή μετάδοση υπό λεπτή ρύθμιση,ώστε η μηχανή να μπορεί να ανταποκρίνεται στην απαίτηση εκτύπωσης υψηλότερης ακρίβειαςΗ δομή είναι απλή και αξιόπιστη, το ρυθμιζόμενο είναι βολικό και η ρύθμιση ύψους του PIN υποστήριξης της πλακέτας PCB με διαφορετικά πάχους μπορεί να πραγματοποιηθεί γρήγορα.
Παράμετρος εκτυπωτή προτύπων
| Μέγεθος PCB |
Δοκιμαστικό σύστημα: |
| Δάχος PCB |
0.6-6mm |
| Πίνακας διαμόρφωσης PCB |
< 1% ((Μέγιστη διαγώνια PCB) |
| Υψόμετρο μεταφοράς |
900±20 mm |
| Κατεύθυνση μεταφοράς |
Αριστερά-δεξιά; Δεξιά-αριστερά; Αριστερά-αριστερά; Δεξιά-δεξιά |
| Ταχύτητα μεταφοράς |
MAX 1200 mm/s Προγραμματισμό |
| Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες κεφαλές εκτύπωσης με άμεση σύνδεση κινητήρα-οδηγού |
| Ταχύτητα σφουγγαρίσματος |
6-300 mm/sec |
| Πίεση σφουγγαρίσματος |
0-10kg/cm2 |
| Γωνία σφουγγαρισμού |
55° (Συμβατικό) |
| Τύπος σφουγγαριού |
Χάλυβα ξύρισμα (standard), φωτοβολταϊκό ξύρισμα (optional) |
| Ταχύτητα διαχωρισμού των στίχων |
0.1-20mm/sec Προγραμματίζεται |
| Σύστημα καθαρισμού |
Ξηρό, υγρό, κενό (προγραμματιζόμενο) |
| Περιοχές ρύθμισης πίνακα |
Χ:±5mm;Υ:±5mm;Θ:±2° |
| Ακριβότητα Τύπου |
±0,025 mm |
| Χρόνος κύκλου |
≤9s (εκτός από την εκτύπωση και τον καθαρισμό) |
| Αλλαγή προϊόντος |
< 5 λεπτά |
| Απαιτείται αέρας |
4.5-6 kg/cm2 |
| Εισφορά ισχύος |
Δυναμικό ρεύματος: |
| Μέθοδος ελέγχου |
Έλεγχος PC |
| Διάσταση |
1240 ((L) * 1450 ((W) * 1650 ((H) |
| Βάρος |
Περίπου: 700kg |
Λύση παραγωγής SMT
Πελάτες της ETON
Τα προϊόντα μας εξάγονται σε περισσότερα από30Χώρες και περιφέρειες
Όπως η Νότια Κορέα, η Τουρκία, η Αίγυπτος, η Ινδία, η Ρωσία, η Αμερική, η Βραζιλία, η Τυνησία, η Πολωνία, η Λιθουανία, η Νότια Αφρική, το Ιράν,Βιετνάμ, Πακιστάν, Σαουδική Αραβία, Ουζμπεκιστάν, Νιγηρία, Γερμανία κλπ.
Υπηρεσίες ETON Glober
- Επαγγελματικές λύσεις: Παροχή επαγγελματικών λύσεων SMT
- Δωρεάν εγγύηση: Εναετής εγγύηση εργοστασιακή εξυπηρέτηση.
- Δωρεάν εγκατάσταση: Δωρεάν εγκατάσταση επί τόπου για τη διασφάλιση ομαλής παραγωγής.
- Δωρεάν τεχνική κατάρτιση: επαγγελματική κατάρτιση για τη λειτουργία και τη συντήρηση.
- Δωρεάν Τεχνική Υποστήριξη: 7 * 24 τεχνική υποστήριξη σε απευθείας σύνδεση.
Ελεύθερη αναβάθμιση λογισμικού: Προσφέρετε δωρεάν αναβάθμιση λογισμικού για όλη τη ζωή
