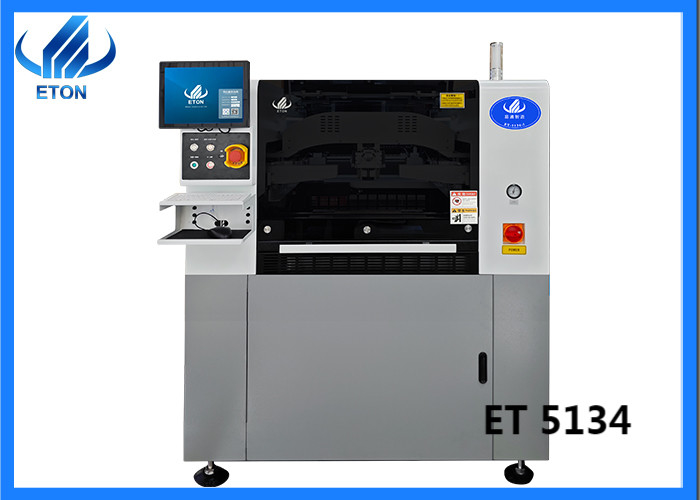

ΑΥΤΟΜΑΤΙΚΟ ΤΥΠΙΣΤΗΜΑ ΣΤΕΝΣΙΛ ΕΤ5134
Αυτοματοποιημένος εκτυπωτής με στίχους SMT:
- 1 Εύκολη εκμάθηση και εύκολη στη χρήση ευέλικτη διεπαφή λειτουργίας
- 2 Με καλή λειτουργία διαλόγου ανθρώπου-μηχανής
- 3 Δημιουργήστε αρχεία προγραμμάτων με λειτουργίες διδασκαλίας και πλοήγησης, με οδηγίες για κάθε βήμα.
- 4 Διακόπτης με ένα πλήκτρο μεταξύ κινέζικου και αγγλικού, με ημερολόγιο λειτουργίας, ανάλυση και διάγνωση καταγραφής σφαλμάτων και άλλες λειτουργίες.
- 5 Ο άξονας X,Y υιοθετεί βίδα σφαιρίσματος υψηλής ακρίβειας, που τροφοδοτείται από κινητήρες σερβοκινητήρων και στις δύο πλευρές.
- 6 Ο πόλωση προστίθεται στο εσωτερικό, και το Σημάδι των διαφόρων μορφών συλλαμβάνεται αυτόματα και με ακρίβεια, και οι άνω, κατώτερες και ομοειδείς τριμερείς φωτεινές πηγές.
Τεχνική παράμετρος
|
Σχήμα
|
ΕΤ5134
|
|
Εικόνα Τάγματα
|
Μαξ Εικόνα Τάγματα μέγεθος: 737mm*737mm
Ελάχιστο Εικόνα Τάγματα μέγεθος: 370 mm*370 mm
Δάχος: 20-40χμ
|
|
Επαγγελματική ιατρική-CT(συμπεριλαμβανομένου του καθαρισμού και της εκτύπωσης)
|
14S
|
|
NPC-CT(N(συμπεριλαμβάνονται καθαρισμός και εκτύπωση)
|
< 7S
|
|
Προϊόν Μετατροπή
|
< 5 λεπτά
|
|
Επαναλαμβάνω. Θέση Ακριβότητα
|
±0,01 mm CPK20
|
|
Εκτύπωση Ακριβότητα
|
±0,025 mm CPK20
|
|
PCB Ελάχιστο Μέγεθος
|
50*50mm
|
|
PCB Μαξ Μέγεθος
|
510*340mm
|
|
PCB Δάχος
|
0.4~6mm
|
|
Υψόμετρο του επιφάνεια
|
25 χιλιοστά (Περισσότερα από τα ειδικά στοιχεία)Πινέλα
|
|
Διαχωρισμός άκρων πλακέτων PCB
|
2.5mm
|
|
PCB Επισκευή
|
< 1%
|
|
Μαξ PCB βάρος
|
4 κιλά
|
|
Μεταφορές Υψόμετρο
|
900±40 mm
|
|
Μεταφορά μέθοδος
|
Μία φάση Μεταφορά σιδηρόδρομο
|
|
Μεταφορές Κατεύθυνση
|
Αριστερά-δεξιά/δεξιά-αριστερά/μέσα και Έξω Το Το ίδιο.
|
|
Μεταφορές Ταχύτητα
|
Έλεγχος τμημάτων,1500 mm/s (μέγιστο)
|
|
Υποστήριξη Σύστημα
|
 Μαγνητικά Πιν/Επάνω-κάτω πίνακα προσαρμοσμένη/υποστήριξη μπλοκ από χέρι
|
|
Εκτύπωση Τρόπος
|
Μονό ή διπλή σφουγγάρι εκτύπωση
|
|
Σφουγγάρι Ταχύτητα
|
10~200 mm/sec
|
|
Σφουγγάρι Πίεση
|
0.5-25 κιλά
|
|
Σφουγγάρι Γωνία
|
60°/55°/45°
|
|
Σφουγγάρι Τύπος
|
Καουτσούκ Σφουγγαρίστρα/Ατσάλι Στρίψιμο 45°/55°/60°) επιλογή
|
|
Μεταφορές Υψόμετρο
|
900±40 mm
|
|
Καθαρισμός Σύστημα
|
Ξηρά,Βρεγμένο,Κενό ((Προγραμματιζόμενο)
|
|
Αυτοματοποιημένο εικόνα Σύστημα
|
Γεωμετρική αντιστοιχία,Πάνω κάτω απεικόνιση όραμα
|
|
Κάμερα Τύπος
|
130 Μεγαpixel Ψηφιακό κάμερα
|
|
Σημείωση μέγεθος
|
0.1-6 χιλιοστά
|
|
Γamera Χρόνος κύκλου
|
150 ms
|
|
ΚΚΔ ΕπικεφαλήςV
|
10*8mm
|
|
Σημείωση Αριθμός
|
Μαξ: 4 κομμάτια
|
|
Μείνε εδώ. Φύγετε. Αριθμός
|
Μαξ: 1pcs
|
|
2D Ανιχνεύστεtιόν
|
Ανιχνεύστε χαμηλά κασσίτερος/mΙσsing εκτύπωση/διαρκής κασσίτερο
|
|
Αέρας Κατανάλωση
|
Περίπου: 5L/min
|
|
Εργασία Θερμοκρασία
|
-20°C~45°C
|
|
Αέρας Απαιτείται
|
4-6kgf/cm
|
|
Δύναμη
|
220V,50/60HZ 3KW
|
|
Εργασία Περιβάλλον Η υγρασία
|
30-60%
|
|
Μηχανή Μέγεθος
|
1650(L) x1270(W) x1660(Χ)
|
|
Μηχανή Βάρος
|
Περίπου:930Κίλο
|
Λύση γραμμής SMT
1. Παρέχουμε πλήρη λύση SMT για σας;
2Παρέχουμε βασική τεχνολογία με τους εξοπλισμούς μας.
3Παρέχουμε την πιο επαγγελματική τεχνική υπηρεσία.
4Έχουμε πλούσια εμπειρία στην εγκατάσταση εργοστασίου SMT.
5Μπορούμε να λύσουμε οποιαδήποτε ερώτηση σχετικά με την SMT.
Υπηρεσία
1Έχουμε τοπικό μηχανικό της Ινδίας, όσο αγοράζετε το μηχάνημα, θα κανονίσουμε μηχανικό να το εγκαταστήσει, να το διορθώσει και να σας εκπαιδεύσει δωρεάν, μέχρι να μάθετε να χειρίζεστε το μηχάνημα,Η εξυπηρέτηση είναι πολύ βολική.Έχουμε γραφεία στη Βομβάη και το Νέο Δελχί, πολύ γρήγορη υποστήριξη.
2Οι Κινέζοι μηχανικοί παρέχουν διαδικτυακές υπηρεσίες.
3Αν χρειαστεί, οι Κινέζοι μηχανικοί θα έρθουν στο εργοστάσιό σας για δωρεάν εγκατάσταση και εκπαίδευση.
4Εκτός από την Ινδία, έχουμε επίσης τοπικούς μηχανικούς στην Αίγυπτο, την Τουρκία.
Συσκευή και αποστολή
Πακέτο: Τυπική εξαγωγική συσκευασία ((Λασάκι από ξύλο με συσκευασία κενού)
Μεταφορά: λιμάνι Shenzhen εντός 15 ημερών μετά την πληρωμή
Ο πελάτης μας.
Επικεντρώνεται στην SMT υψηλής ταχύτητας μηχανή επιλογής και τοποθέτησης πάνω από 20 χρόνια
Τα προϊόντα εξήχθησαν σε περισσότερες από 30 χώρες και περιοχές, συμπεριλαμβανομένης της Νότιας Κορέας, της Ινδίας, του Βιετνάμ, της Τυνησίας, της Αιγύπτου, της Τουρκίας, της Ρωσίας, της Βραζιλίας κλπ.
Η ETON απέκτησε 9 διπλώματα ευρεσιτεχνίας εφευρέσεων, 112 πρακτικά διπλώματα ευρεσιτεχνίας, 12 δικαιώματα πνευματικής ιδιοκτησίας λογισμικού τεχνολογιών, για να είναι ένας από τους κορυφαίους κατασκευαστές εμπορίου SMT.
Γενικές ερωτήσεις
1Τι λες για την εγκατάσταση και την εκπαίδευση των μηχανών;
Μετά την αγορά της μηχανής μας, πριν φτάσει η μηχανή στο εργοστάσιο, θα ελέγξουμε εκ των προτέρων ότι οι προετοιμασίες εγκατάστασης είναι σε θέση.Θα κανονίσουμε για έναν μηχανικό να έρθει στο σπίτι σας για δωρεάν εγκατάσταση και εκπαίδευση..
2Δυσκολεύεσαι να χρησιμοποιήσεις τις μηχανές σου επειδή φαίνονται μεγάλες;
Όχι, είναι εύκολο να το χειριστείς, όπως θα έκανες με ένα κινητό τηλέφωνο.
Τα άτομα με εμπειρία λειτουργίας SMT μπορούν συνήθως να λειτουργούν ανεξάρτητα εντός 3-5 εργάσιμων ημερών.
Οι άνθρωποι που χειρίζονται μηχανήματα SMT για πρώτη φορά μπορούν συνήθως να λειτουργούν ανεξάρτητα εντός 8-10 εργάσιμων ημερών
3Έχετε πιστοποίηση ποιότητας για τα μηχανήματά σας;
Τα μηχανήματα μας είναι πιστοποιημένα CE, CCC, SIRA, ISO και έχουν τις δικές τους πατέντες.
4Πόσο καιρό είναι εγγυημένη η μηχανή σας;
Συνήθως ένα έτος, κατά τη διάρκεια της περιόδου εγγύησης, τυχόν μέρη πρέπει να επισκευάζονται ή να αντικαθίστανται δωρεάν.
Έχουμε επίσης μια τεχνική ομάδα για εσάς, αν έχετε οποιεσδήποτε ερωτήσεις σε αυτή την ομάδα, μπορείτε να μοιραστείτε μαζί μας απευθείας
Ενεργοποίηση μηχανής, θα σας βοηθήσουμε στην ώρα, αυτή η ομάδα θα ζήσει για πάντα.
5Σε πόσες γλώσσες είναι διαθέσιμη η μηχανή σας;
Σήμερα χρησιμοποιούνται κινέζικα και αγγλικά.
Σχεδιάζουμε επίσης περισσότερες γλώσσες για να βοηθήσουμε τους πελάτες να χρησιμοποιούν τις μηχανές μας πιο εύκολα.
