Εφαρμογή: | Λουρίδα οδηγήσεων | Ηλεκτρική τροφοδοσία: | Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ 1Φ 1.5KW |
---|---|---|---|
Εγγύηση: | 1 έτος | κατάσταση: | Νέο |
Βάρος: | 600 κιλά | Πάχος PCB: | 0.5-5 χιλ. |
Ακρίβεια εκτύπωσης: | 0.025mm | Το κύκλος ζωών: | ≤9s (αποκλείστε την εκτύπωση & τον καθαρισμό) |
Υψηλό φως: | Μηχανή εκτύπωσης SMT υψηλής ακρίβειας,Αυτοματοποιημένος εκτυπωτής SMT FPCB,Μηχανή εκτύπωσης FPCB SMT |

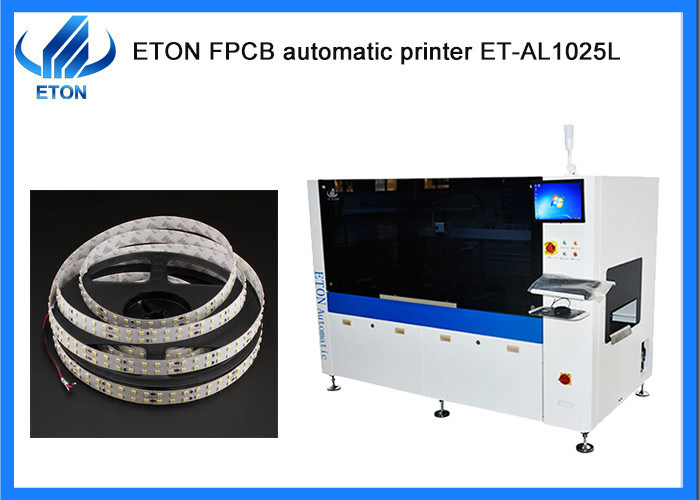

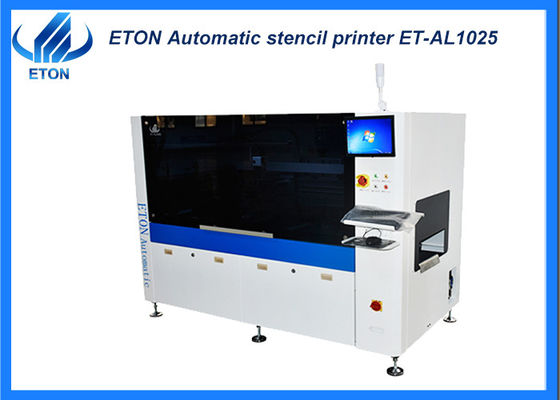

Πλατφόρμα τράβηξης τάσης Μαξ 260mm FPCB αυτόματο SMT εκτυπωτή μηχανή
Διαμόρφωση μηχανής
● Προγραμματιζόμενη κεφαλή εκτύπωσης με αναστολή·
●Δύο σετ με κινητήρα σταδιακής κίνησης,η πίεση του μπροστινού και του πίσω ξυριστή μπορεί να ρυθμιστεί ξεχωριστά για να εξασφαλιστεί η ασυνέπεια της μπροστινής και της πίσω εκτύπωσης που προκαλείται από παραμόρφωση κόπωσης του υλικού ξυριστή;
●Ελέγχει αποτελεσματικά το εγκεφαλικό επεισόδιο, βελτιώνει την απόδοση της εκτύπωσης και αποτρέπει τη διαρροή της πάστες συγκόλλησης.
● Τυπικό ξυριστικό από ανοξείδωτο χάλυβα, μοναδικό σχεδιασμό, βελτιώνει τη διάρκεια ζωής της λεπίδας.
● Σύστημα ευθυγράμμισης της όρασης προς τα κάτω.
● Ρυθμίσεις CNC σιδηροτροχιών καθοδήγησης
● Βιομηχανικός ελεγχόμενος υπολογιστής, λειτουργικό σύστημα Windows XP;
● Ενσωματωμένο λογισμικό διαγνωστικού συστήματος·
● Διασύνδεση SMEMA.
Τεχνική παράμετρος
Τετραγώνια οθόνης | Ελάχιστο μέγεθος | 850 χιλιοστά |
Μέγιστο μέγεθος | 550 χιλιοστά | |
Δάχος | 25 έως 45 mm | |
Ελάχιστο μέγεθος FPCB | 50 χιλιοστά | |
Μέγιστο μέγεθος FPCB | 260 χιλιοστά | |
Δάχος FPCB | 0.5~5mm | |
Πίνακας πολεμικής κατάρτισης FPCB | Διάγωνο FPCB 1% | |
Υψόμετρο μεταφοράς | 900±40 mm | |
Κατεύθυνση μεταφοράς | Αριστερά-δεξιά | |
Ταχύτητα μεταφοράς | Μέγιστο 1000 mm/S Προγραμματισμό (προσαρμογή) | |
Τοποθεσία του συμβουλίου | Σύστημα υποστήριξης | Τετάρση ανάρτησης πλατφόρμας |
Σύστημα σύσφιξης | Εγκαταστάθηκε η σφιγκτήρα άκρου | |
Κεφαλή εκτύπωσης | Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης | |
Ταχύτητα σφουγγαρίσματος | 6~300 mm/sec | |
Πίεση σφουγγαρίσματος | 0~10Kg/cm2 | |
Γωνία σφουγγαρισμού | 55° (Συμβατικό) | |
Τύπος σφουγγαριού | Ατσάλι ατσάλινο (Standard), πλαστικό | |
Ταχύτητα διαχωρισμού των στίχων | 0.1~20mm/sec Προγραμματίζεται | |
Σύστημα καθαρισμού | Καθαρισμός χειροκίνητος | |
Περιοχές προσαρμογής πίνακα | Χ:±5mm;Υ:±5mm;θ:±2° | |
Μηχανή | ||
Επαναλαμβάνεται ακρίβεια θέσης | ±0,01 mm | |
Ακριβότητα Τύπου | ±0,025 mm | |
Χρόνος κύκλου | ≤ 9s (εκτός από την εκτύπωση και το καθαρισμό) | |
Απαιτείται αέρας | 4.5~6Kg/cm2 | |
Εισφορά ισχύος | Δυναμικό ρεύματος: | |
Μέθοδος ελέγχου | Έλεγχος PC | |
Μέγεθος μηχανής | 1754 ((L) X1249 ((W) X1600 ((H) mm | |
Βάρος μηχανής | Περίπου 600 κιλά. | |
Μεταφορά FPCB πάνω από το ύψος πλάκας | 20 χιλιοστά |
Το πλεονέκτημα μας.
Μπορούμε να παρέχουμε λύση γραμμής SMT για εσάς!
Μηχανή διάλεξης και τοποθέτησης/φούρνο επαναπροβολής/τυπογράφημα προτύπων/μεταφορέας PCB/SPI/AOI. κλπ.
1- Φαρμακείο φωτισμού για: λαμπτήρες LED, DOB, φακούς, φώτα, φώτα κάτω, φώτα δρόμου, σωλήνα,0.5m, 1m λωρίδα φωτός, κλπ.
2.Προσφέρουν εξωτερικούς μηχανικούς για δωρεάν εγκατάσταση και δωρεάν εκπαίδευση.
3.ΤΟΠ μάρκα της Κίνας κατασκευαστής μηχανών SMT,500 εργαζόμενοι για την ETON
Οι Εκθέσεις μας
Ως μια έμπειρη εταιρεία εμπορίου SMT pick and place machine με περισσότερες από 30 χώρες και περιοχές, η Eton έχει συμμετάσχει σε πολλές εκθέσεις ξένων χωρών,όπως η Έκθεση της Ινδίας στο Μουμπάι, Ινδία Δελχί Έκθεση, Έκθεση Αιγύπτου, Έκθεση Τουρκίας, Έκθεση Πακιστάν, κλπ. Και επίσης έχουμε λάβει μέρος στην εγχώρια έκθεση μας, όπως Guangzhou Guangya Έκθεση,Έκθεση της Μονάχου της Σαγκάης, Έκθεση φωτισμού LED Chongqing, κλπ.
Σχετική μηχανή
Η ETON είναι ένας κορυφαίος κατασκευαστής μηχανών επιλογής και τοποθέτησης υψηλής ταχύτητας SMT στην Κίνα, και παρέχουμε επίσης λύση ολόκληρης γραμμής με περιφερειακές συσκευές όπως εκτυπωτής προτύπων, μεταφορέας, διανομέας κόλλας,μεταβατικό και ανανεωτικό φούρνο κλπ..
